目的:規定無塵室(區)風速、風量與換氣次數的測試條件、測試方法,規范測試操作,確保測試結果的準確性。
范圍:適用于公司無塵室(區)的風速、風量與換氣次數的測試。
責任人:環境監測員、QA、中心化驗室主任、質量保證室主管。
內容:
1、測試儀器:
1.1風速儀
刻度或讀數不應大于0.02M/S。透用于單向流無塵室風速測試及套管法、風口法的風速測試。
1.2風流量罩
應帶有流量計,可直接得出風量。適宜亂流無塵室的風速、風量與換氣數的測試。
2、測試條件:
2.1在對無塵室驗收時,風量風速檢測必須首先進行,凈化空調各項項效果必須是在設計的風量風速條件下獲得。
2.2風量檢測前必須檢查風機運行是否正常,系統中各部件安裝是否正確,有無障礙,所有閥門應固定在一定的開啟位置上,且必須實際測量被測風口、風管尺寸。
2.3在空調系統正常運轉不少于30分鐘后進行測試。
2.4采用任何方法測定任何無塵室風口風量(風速)時,風口上的任何配件、飾物一律保持原樣。
3、測試方法
3.1對于單向流無塵室,可采用截面平均風速(V)和截面積乘積(S)的方法確定送風量。垂直單向流無塵室的測定截面取距地面0.8M的無阻礙面(孔板、格柵除外)的水平截面,如有阻隔面,該測定截面應抬高至阻隔面之上0.25M;水平單向流無塵室取距送風面0.5M的垂直于地面的截面,截面上測點間距不應大于1M,一般取0.3M。測點數應不少于20個,均勻布置。參考無塵室:HTTP://WWW.IWUCHEN.COM/
3.2對于非單向流無塵室,內安裝過濾器的風口可采用套管法、風量罩法測定風量,為測定回風口或新風口風量,也可用風口法。
3.2.1套管法

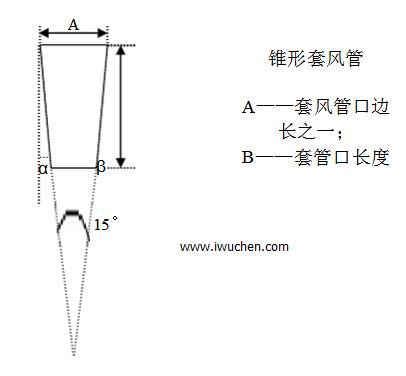

可用輕質板材或膜材做成與風口內截面相同或相近、長度大于2倍風口邊長的直管段作為輔助風管,連接于過濾器風口外部,在套管出口平面上,均勻劃分小方格,方格邊長不大于200MM,在方格中心設測點,但測點數不少于6點。也可采用錐形套管,上口與風口截面相同或相近,下口面積不小于上口面積的一半,長度宜大于1.5倍風口邊長,側壁與垂直面的傾斜角(?。┎灰舜笥?.5°,以測定截面平均風速,乘以測定截風面凈面積算出風量。
3.2.2風量罩法
本法系選用帶流量計的風量罩測定風速、風量,該法可直接得出風量。風量罩面積應接近風口面積。測定時應將風量罩口完全罩住過濾器或出風口,風量罩邊與接觸面應嚴密無泄漏。
3.2.3風口法
測新風量、回風量等負壓風量時,如受環境條件影響,無法采用套管或風量罩,也不能在風管上檢測時,則可用風口法。
風口上有網、孔板、百葉等配件時,測定面應距其約50MM,測定面積按風口面積計算,測點數3.2.1的規定。
對于百葉風口,也可在每兩條百葉中間選不少于3點,并使測點正對葉片間的斜向氣流。測定面積應按百葉風口通過氣流的凈面積計算。
4、計算
4.1平均風速(V)
式中 V1、V2、……VN分別為各個測點的風速,M/S;N為總測點數。
4.2風量(L)
式中:L——各個風口風量,M3/H;
S——風口通風面積,M2;
V——測得的風口平均風速,M/S。
4.3房間換氣次數(N):
(次/H)
式中:L1+L2+…LN——房間各送風口風量(M3/H);
A——房間體積。
具體公式參見下圖:
